氣動執行機構 俗稱氣動頭又稱senjd.com/" target="_blank">氣動執行器(英文:Pneumatic actuator )執行器按其能源形式分為氣動,電動和液動三大類,它們各有特點,適用于不同的場合。氣動執行器是執行器中的一種類別。
簡介

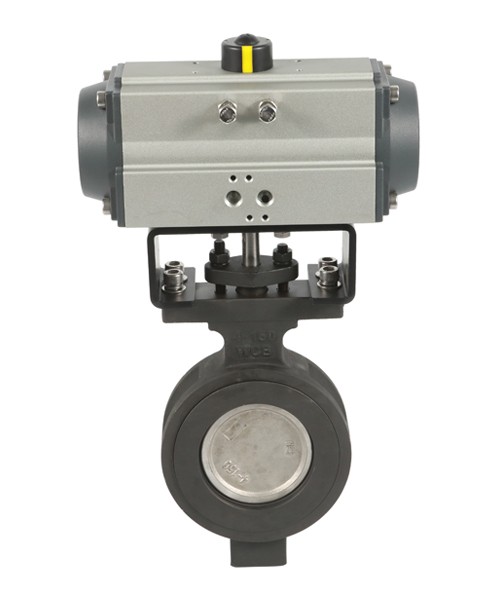

氣動執行器的執行機構和調節機構是統一的整體,其執行機構有薄膜式、活塞式、撥叉式和齒輪齒條式?;钊叫谐涕L,適用于要求有較大推力的場合;而薄膜式行程較小,只能直接帶動閥桿。撥叉式氣動執行器具有扭矩大、空間小、扭矩曲線更符合閥門的扭矩曲線等特點,但是不很美觀;常用在大扭矩的閥門上。齒輪齒條式氣動執行機構有結構簡單,動作平穩可靠,并且安全防爆等優點,在發電廠、化工,煉油等對安全要求較高的生產過程中有廣泛的應用。
工作原理
01當壓縮空氣從A管咀進入氣動執行器時,氣體推動雙活塞向兩端(缸蓋端)直線運動,活塞上的齒條帶動旋轉軸上的齒輪逆時針方向轉動90度,閥門即被打開。此時氣動執行閥兩端的氣體隨B管咀排出。
02
反之,當壓縮空氣從B管咀進入氣動執行器的兩端時,氣體推動雙塞向中間直線運動,活塞上的齒條帶動旋轉軸上的齒輪順時針方向轉動90度,閥門即被關閉。此時氣動執行器中間的氣體隨A管咀排出。
03
以上為標準型的傳動原理。根據用戶需求,氣動執行器可裝置成與標準型相反的傳動原理,即選準軸順時針方向轉動為開啟閥門,逆時針方向轉動為關閉閥門。單作用(彈簧復位型)氣動執行器A管咀為進氣口,B管咀為排氣孔(B管咀應安裝消聲器)。A管咀進氣為開啟閥門,斷氣時靠彈簧力關閉閥門。
執行器分類
1氣動執行器
2電動執行器
3液動執行器還能分為
1.雙作用執行機構
2.單作用執行機構
內曲線氣動執行機構
該產品引進采用朂新科研成果:氣動內曲線馬達作為動力元件,區別于一般氣動執行機構是一種新型的多回旋驅動裝置。用于操縱閘閥,截止閥,蝶閥等的啟閉及開度調節,極大地減輕了現場操作工人的勞動強度,提高了勞動效率??蓮V泛應用于煉油,化工,等要求自動化程度高的裝置,易燃易爆環境和其他工況比較惡劣的裝置。
keyword:氣動,執行器
文章來源:http://crm2010.com.cn/
